    ビニールハウス谷換気システムの構築

吉永智紘 様  (熊本イチゴ農園お仲間代表)
熊本県玉名郡和水町



現代農業誌 2011年3月号 P272〜P276 掲載
現代農業誌 2011年4月号 P280〜P283 掲載

現代農業4月号の吉永様のコメント。
カラクリックスを使って私はハウスの自動換気システムを作りましたが、できることはそれだけではありません。日射量などの条件によって自動かんすいするシステムなどなど…いろいろなシステムを作ることができます。 この記事を読んで自分もやってみようという方は電子メールでご連絡ください。メールによるサポートができると思います。この記事が皆さんのお役に立てれば幸いです。


KARACRIXを応用して、吉永様が作られたハウス谷換気システムを以下簡単にご紹介します。

機能概要
  1. ハウス内温度を検出してハウス谷部分を開閉することで自動換気するシステムを手作りされました。
  2. 時期や時間帯に応じて温度管理をすることでイチゴの品質と収量を上げています。
  3. 既存の手巻換気装置にモータを取り付けKARACRIXで制御しています。
  4. システム運用はかれこれ3年目に入りました。
吉永樣作成資料     ハウス谷換気システム

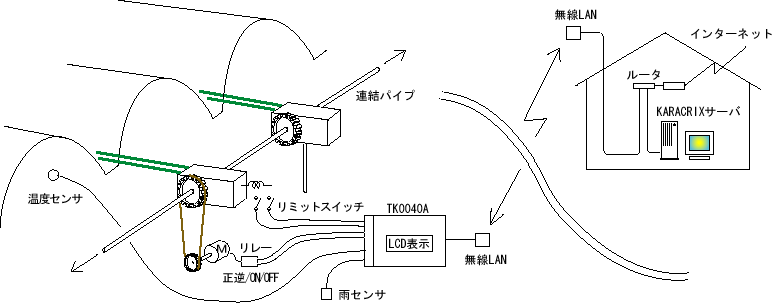

システム図




ハウス内の様子

採れたてイチゴ (さがほのか種)

中村イチゴ農園樣PC (中村樣のシステムはPCをハウス側に設置)

ハウス制御盤 (盤内上部がTK0040A/中部がリレー/下部が端子台)

既存の手巻換気装置にモータとチェーンと軸回転位置を
検出する検知器が改造され取り付けられている
改造換気装置が雨に当たらないよう小型ハウスに覆われている



熊本イチゴ農園仲間   システム手作り好きな皆様方 (2010.3)
吉永イチゴ農園樣

中村イチゴ農園樣
北原イチゴ農園樣
