ポイントの操作画面 (携帯)



ポイント操作画面は、状態一覧画面のポイント名をクリックすることにより呼び出します。
例えば、接点入力型のポイント状態一覧画面を以下に示していますが、
ここのポイント名、例えば di001 等のID名をクリックします。





操作画面の例を下記示します。
(1) ポイントの各状態を表示しています。
(2) ポイント操作する所です。(システム設定により表示変更可)
(3) ロック操作する所です。(システム設定により表示変更可)

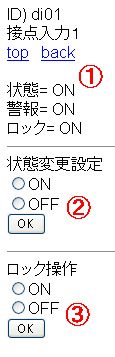

【接点入力型の場合】

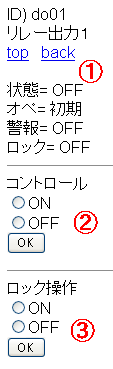

  【接点出力型の場合】

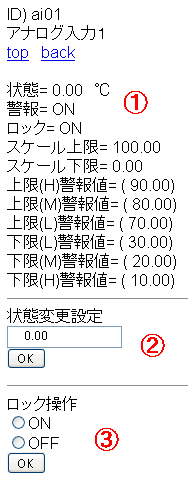

  【アナログ入力型の場合】

※上下限警報値が()表示の場合
    警報許可OFFを示す。
