ポイントの状態の一覧を見ることが出来ます。
ポイントの各操作をする場合もこの画面(設定|操作)から入って行きます。

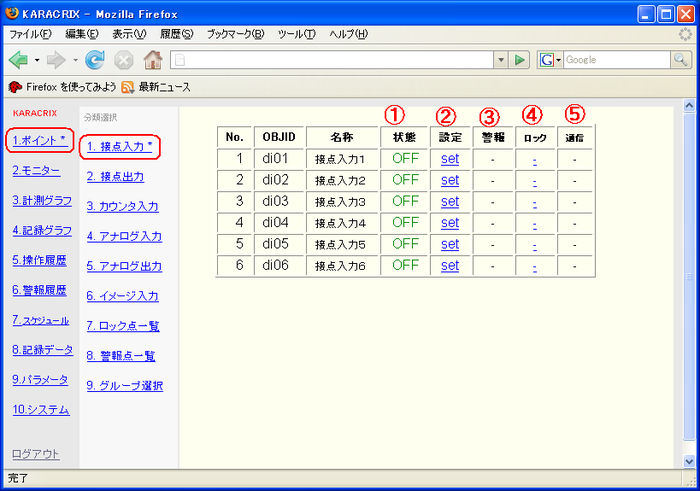

【接点入力の場合】
(1) 状態が表示されます。(計測プログラム依存)
(2) ポイントの各操作をする場合ここをクリックして次の画面に移ります。
(3) 警報状態を表示します。(警報プログラム依存)
(4) ロック状態を表示します。(属性設定)
(5) 通信状態を表示します。(通信プログラム依存)
![](/image/c5-web-pt0.png)

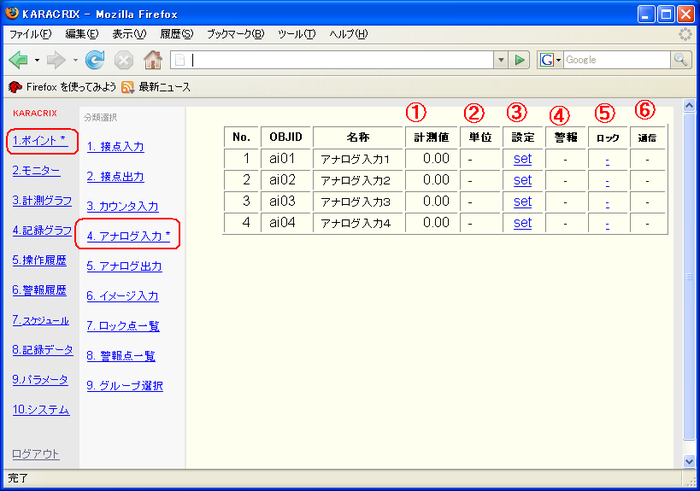

【アナログ入力の場合】
(1) 計測値が表示されます。(計測プログラム依存)
(2) 単位が表示されます。(ポイント登録)
(3) ポイントの各操作をする場合ここをクリックして次の画面に移ります。
(4) 警報状態を表示します。(警報プログラム依存)
(5) ロック状態を表示します。(属性設定)
(6) 通信状態を表示します。(通信プログラム依存)
![](/image/c5-web-pt1.png)

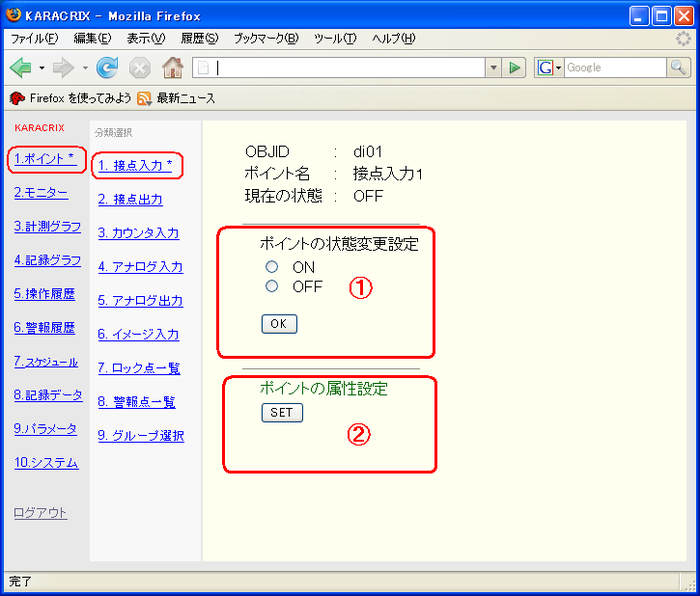

【ポイントの設定/操作画面】
下記画面は接点入力ポイントの各設定を行う画面で、
上記【接点入力の場合】画面の (2)設定 よりクリックして表示されたものです。
(1) ポイントの状態を設定することが出来ます。
※計測通信プログラムによりポイント状態を毎回書き込んでいる(接点入力の)場合、
手動による状態変更設定は上書き込みされる為意味なくなりますのでご注意ください。
(2) ポイントの属性を設定することが出来ます。
![](/image/c5-web-di1.png)
