計測トレンド画面の設定 (動的描画含む) (WEB)



計測トレンド画面における描画設定を下記説明します。

(1)トレンド画面サイズを指定します。
  サイズには、S, M, L があります。
(2)トレンド画面イメージの自動更新等の指定をします。
  「1画面」は、トレンド画面を１回描画して終了するモードです。
  「1画面+データ」は、トレンド画面を１回描画しかつ数値データ一覧も表示させて終了するモードです。
  「?秒毎」は、?秒毎にトレンド画面リフレッシュさせるモードです。
(4)グラフの縦のスケールを指定します。
    デジタルポイントの場合、ONの位置をスケール上限に設定します。
(5)(4)のスケールを保存する場合に使用します。
(3)実行ボタンで確定します。

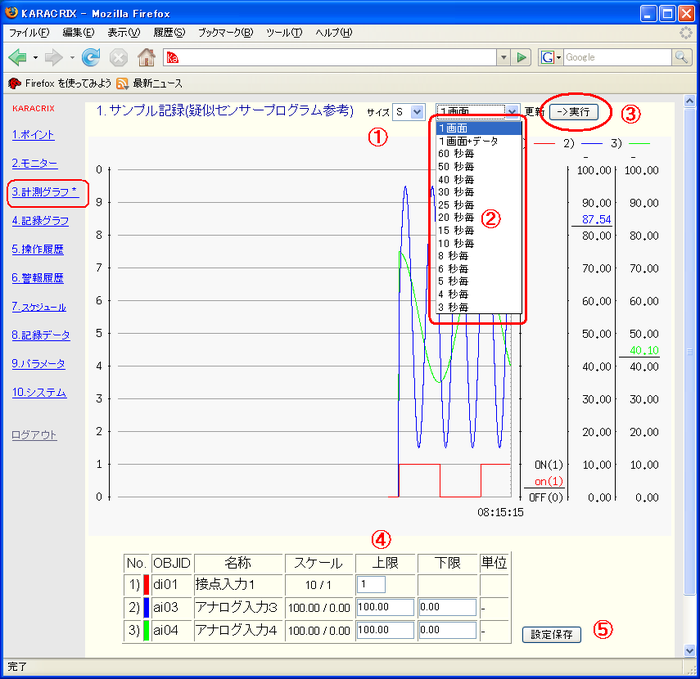

【通常画面】

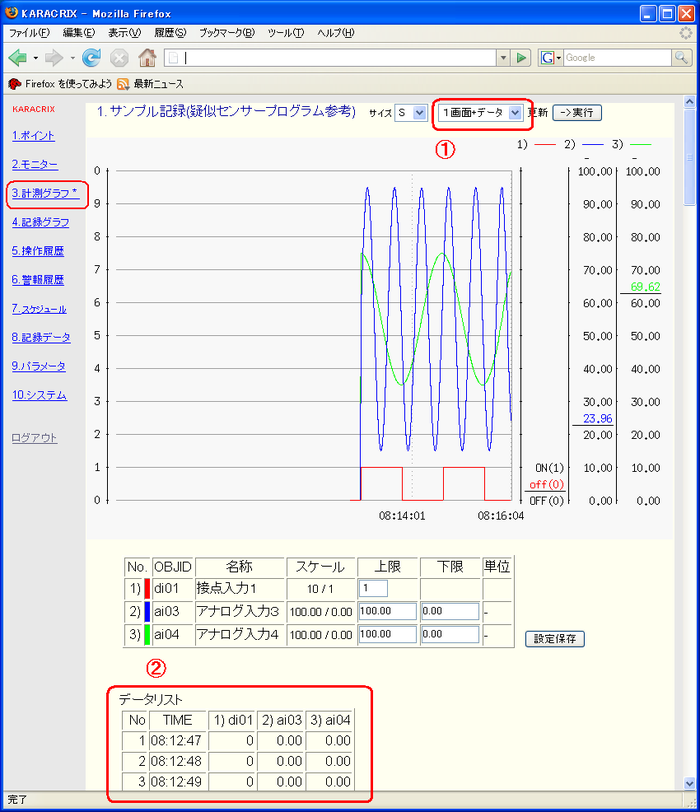

【+データ画面】
(2)の部分にトレンド画面に描画したポイントの数値データが 全表示時間分 一覧付加されます。
