画面メニューの表示制限



Web及び携帯画面毎に表示させる各登録画面メニューを、
ログインする一般ユーザとシステム管理者別に選択設定できます。
これらを設定するコンソール側の画面は、下記の通りです。
1. 監視画面は、「メインメニュー」→「監視パネルメニュー」→「監視パネル管理」
2. 計測トレンド画面は、「メインメニュー」→「計測トレンドグラフ」
3. 記録計測トレンド画面は、「メインメニュー」→「記録トレンドグラフ」
4. 制御プログラム画面は、「メインメニュー」→「制御プログラム登録」
5. パラメータ画面は、「メインメニュー」→「制御プログラム登録」→「制御パラメータ登録」
下記画面の「W3」のところに、Web画面に対する設定を行います。
下記画面の「MB」のところに、携帯画面に対する設定を行います。
選択モードには以下のものが設定できます。
- 一般ユーザ、システム管理者とも非公開
* 一般ユーザ、システム管理者ともに公開
s システム管理者のみ公開




1.1 監視画面メニューの対象

監視パネルCADで作成した監視画面のユーザ別選択表示設定を行います。

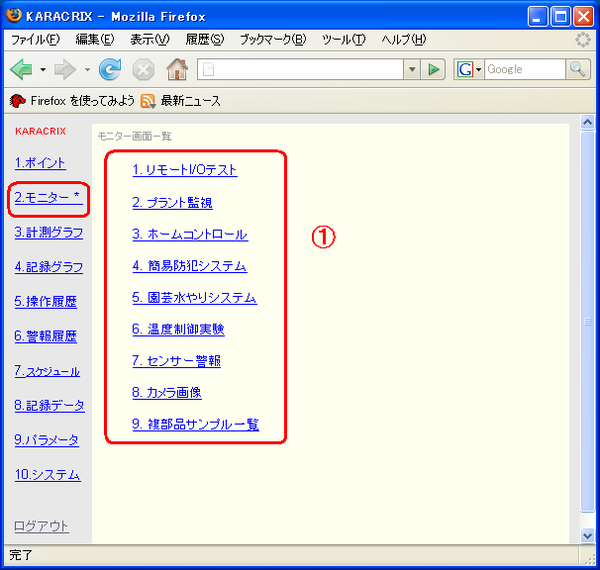

【Web画面ユーザ別表示選択】
  【携帯画面の(1)のユーザ別表示選択】

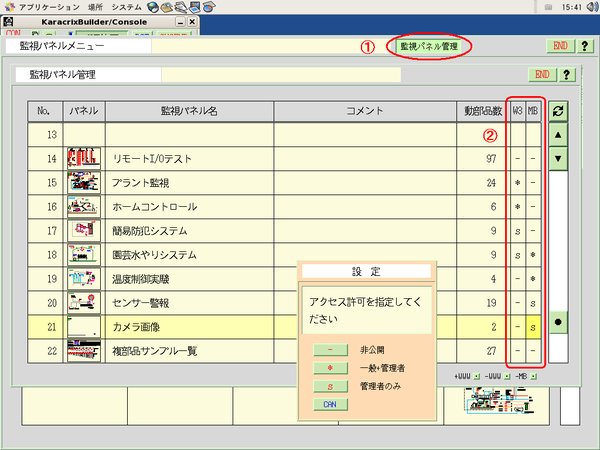

1.2 監視画面メニュー選択設定

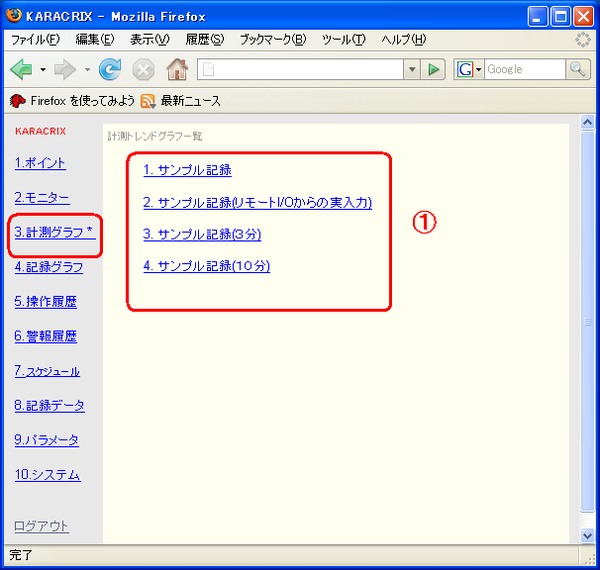

2.1 計測トレンド画面メニューの対象

計測トレンドグラフで登録したグラフ画面のユーザ別選択表示設定を行います。

【Web画面ユーザ別表示選択】
  【携帯画面の(1)のユーザ別表示選択】

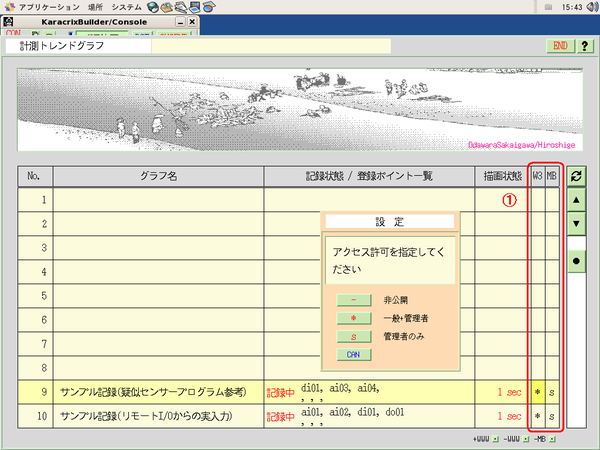

2.2 計測トレンド画面メニュー選択設定





3.1 記録トレンド画面メニューの対象

記録トレンドグラフで登録したグラフ画面のユーザ別選択表示設定を行います。

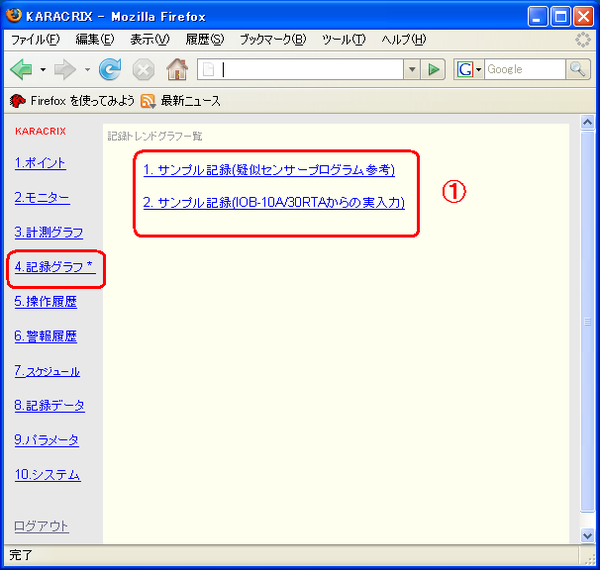

【Web画面ユーザ別表示選択】
  【携帯画面】
無し

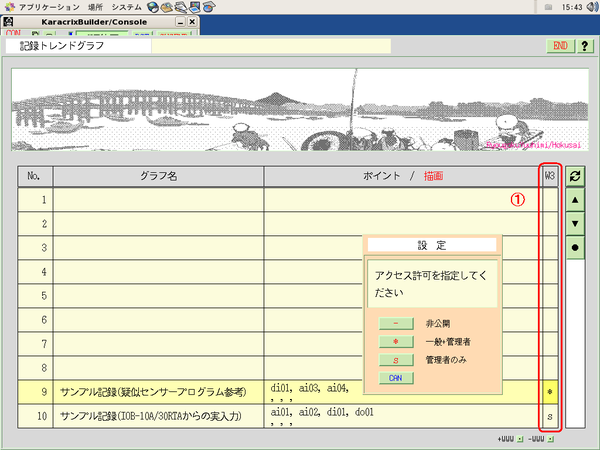

3.2 記録トレンド画面メニュー選択設定





4.1 制御プログラム画面メニューの対象

制御プログラム登録で作成したプログラムのユーザ別選択表示設定を行います。

【Web画面ユーザ別表示選択】
  【携帯画面の(1)のユーザ別表示選択】

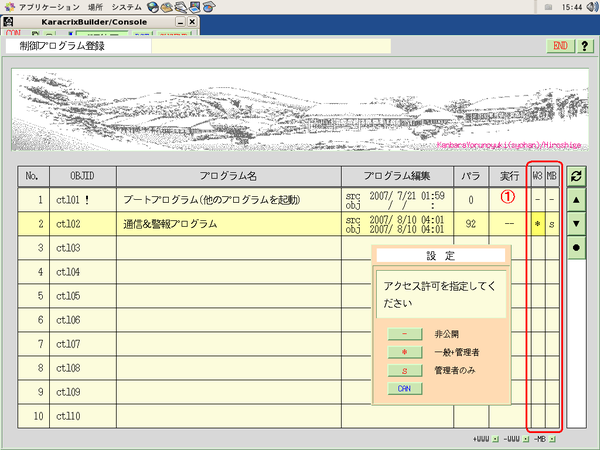

4.2 制御プログラム画面メニュー選択設定

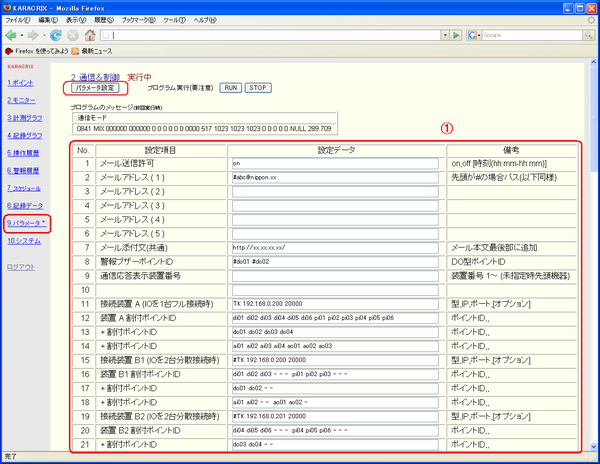

5.1 制御パラメータ画面メニューの対象

制御パラメータ登録で設定したパラメータデータのユーザ別選択表示設定を行います。

【Web画面ユーザ別表示選択】
  【携帯画面の(1)のユーザ別表示選択】

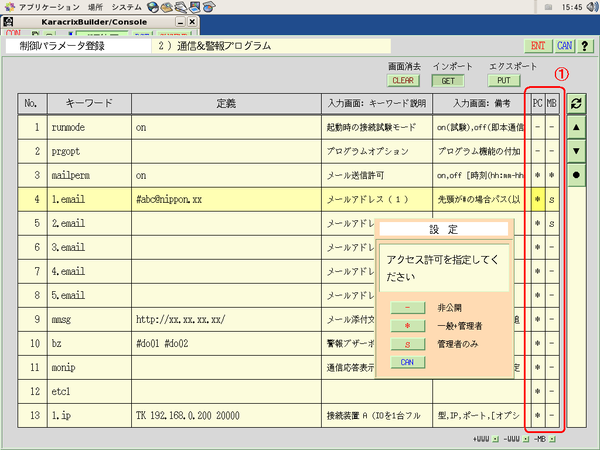

5.2 制御パラメータ画面メニュー選択設定
