実用ガイド２

Webと携帯画面のカスタマイズ

Webと携帯画面の表示方法に関する設定を行います。
本設定は、
メインメニュー→システム設定→「システムパラメータ設定」画面に集約されています。
設定にどのようなものがあるのか、以下示しますが詳しくは操作マニュアル書をご参照下さい。

1. Web画面の一般表示に関する設定

監視画面の初期表示サイズ選択	→	L か M か S か
監視画面 M と S のサイズ指定	→	画像の大きさ(Lは固定)
計測グラフの初期表示サイズ選択	→	L か M か S か
計測グラフ M と S のサイズ指定	→	画像の大きさ(Lは固定)
記録グラフの初期表示サイズ選択	→	L か M か S か
記録グラフ M と S のサイズ指定	→	画像の大きさ(Lは固定)
ポイント・メニュー表示/非表示	→	ユーザ別(一般、管理)
モニター・メニュー表示/非表示	→	ユーザ別(一般、管理)
計測グラフ・メニュー表示/非表示	→	ユーザ別(一般、管理)
記録グラフ・メニュー表示/非表示	→	ユーザ別(一般、管理)
操作履歴・メニュー表示/非表示	→	ユーザ別(一般、管理)
警報履歴・メニュー表示/非表示	→	ユーザ別(一般、管理)
スケジュール・メニュー表示/非表示	→	ユーザ別(一般、管理)
記録データ・メニュー表示/非表示	→	ユーザ別(一般、管理)
帳票・メニュー表示/非表示	→	ユーザ別(一般、管理)
パラメータ・メニュー表示/非表示	→	ユーザ別(一般、管理)

2. 携帯画面の一般表示に関する設定

監視画面窓の選択表示方式	→	リスト選択かボタン(座標)選択か
監視画面の初期表示サイズ選択	→	1 ～ 8
監視画面 1～8 のサイズ指定	→	画像の大きさ
携帯グラフ窓の選択表示方式	→	リスト選択かボタン(座標)選択か
携帯グラフの初期表示サイズ選択	→	1 ～ 8
携帯グラフ 1～8 のサイズ指定	→	画像の大きさ
ポイント・メニュー表示/非表示	→	ユーザ別(一般、管理)
モニター・メニュー表示/非表示	→	ユーザ別(一般、管理)
計測グラフ・メニュー表示/非表示	→	ユーザ別(一般、管理)
操作履歴・メニュー表示/非表示	→	ユーザ別(一般、管理)
警報履歴・メニュー表示/非表示	→	ユーザ別(一般、管理)
パラメータ・メニュー表示/非表示	→	ユーザ別(一般、管理)

3. Web画面のグラフ表示の初期値に関する設定

計測&記録:グラフレンジ描画初期値	→	1:最大スケール値, 2:グラフ画面の設定値
記録:グラフ開始日初期値	→	0(本日) ～ 6(日前)
記録:グラフ期間日数初期値	→	1(日) ～ 7(日)

4. Web&携帯画面の細かい表示方法に関する設定

Web&携帯:コンソール画面タイトル通番表示	→	1:Web画面通番, 2:設定画面の登録番号
携帯:ポイント名	→	1:OBJID 2:TAG名 3:ポイント名称
携帯:操作部並び位置	→	1:前(操作)/後(ロック) 2:前(ロック)/後(操作)

5. Web&携帯画面の操作許可に関する設定

Web:オブジェクト状態操作許可	→	1:一般+管理者 2:管理者のみ 0:非公開
Web:オブジェクトロック操作許可	→	1:一般+管理者 2:管理者のみ 0:非公開
Web:オブジェクト属性操作許可	→	1:一般+管理者 2:管理者のみ 0:非公開
Web:コンソール画面定義書換ボタン配置許可	→	1:一般+管理者 2:管理者のみ 0:非公開
Web:オブジェクト属性FILE書込ボタン配置許可	→	1:一般+管理者 2:管理者のみ 0:非公開
携帯:オブジェクト状態操作許可	→	1:一般+管理者 2:管理者のみ 0:非公開
携帯:オブジェクトロック操作許可	→	1:一般+管理者 2:管理者のみ 0:非公開

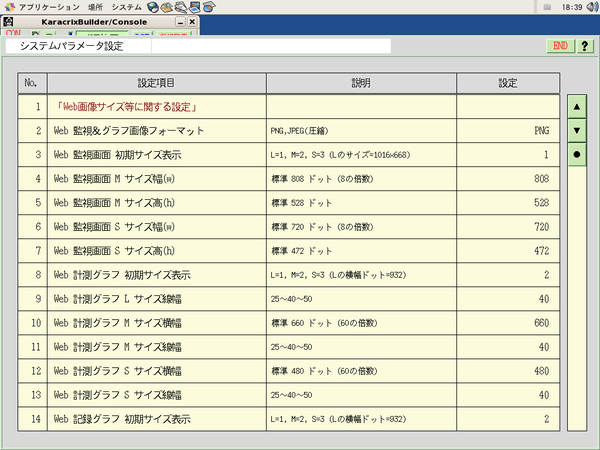

メインメニュー→システム設定→「システムパラメータ設定」の画面(例)

※システムパラメータ設定後はシステムをリセット起動させる必要があります。

【捕捉説明:画面と設定の関連】

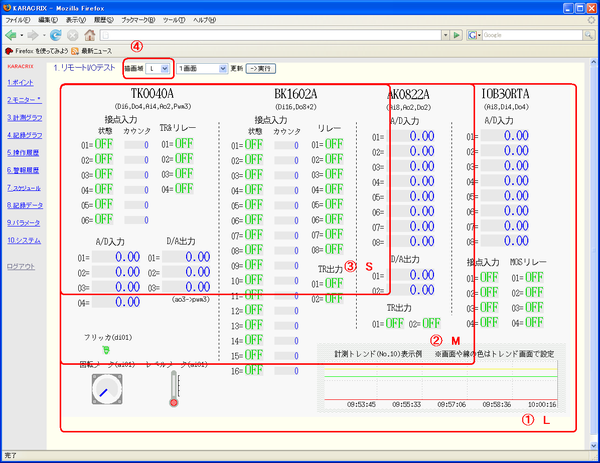

下記画面はWeb監視画面例です。
Web画面で選択できる画面サイズは3段階でL,M,Sが与えられています。
Lのサイズは仕様最大でシステムにより固定ですが、M,Sのサイズは利用者が設定できます。
設定するサイズは、SがMより大きくても同じでも構まわなく自由です。
小さめのサイズの画面は、以下の特長があります。
A. 画面サイズの小さいノートパソコンで有用
B. 画像転送容量が小さくサーバの負荷も小さくなる
なお、小さな画面とは縮小でなく画面左上を原点としてカットしたものを意味します。
(1)L画面サイズを示しています。
(2)M画面のサイズ例を示しています。
(3)S画面のサイズ例を示しています。
(4)L,M,S画面サイズの選択ボタンです。なお、画面初期表示のL,M,Sの選択設定(システムパラメータ)ができます。

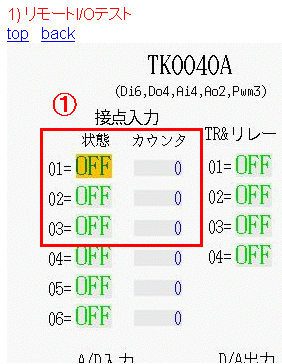

下記画面は携帯監視画面のアクセス例です。
携帯監視画面はWeb画面のように大きな1枚の画面に呼べないため小さく区切って呼びます。
この小さく区切った画面のことを説明上「小窓画面」(以下)と言うことにします。
小窓画面の選択には、リスト選択とボタン(座標)選択の2種類があります。
どちらの選択にするかは予め選択設定(システムパラメータ)しておきます。
A. ボタン(座標)選択
この選択には、サイズとX移動とY移動と圧縮があります。
1. サイズ
小窓画面のサイズとして8個用意されています。
これらサイズは(幅高ドット)は予め設定(システムパラメータ)しておきます。
2. X移動
小窓画面1つ分を単位としたX座標を設定します。
3. Y移動
小窓画面1つ分を単位としたY座標を設定します。
4. 圧縮
100%表示か50%縮小表示が選択出来ます。
B. リスト選択
小窓画面の左上原点(XYドット)及び幅高さ(ドット)の情報を最大8個まで予め設定(システムパラメータ)しておきます。
リスト選択の場合、これらをワンクリック操作で呼ぶことが出来ます。
但し、操作が楽になる分参照できる部分は最大8箇所までとなってしまいます。

→

→

ボタン(座標)選択

リスト選択

→

→

※(1)部分は小窓画面を説明しています。
