KaracriBoard-TK0040A

1. 信号クロス変換基板の本体への取り付け。

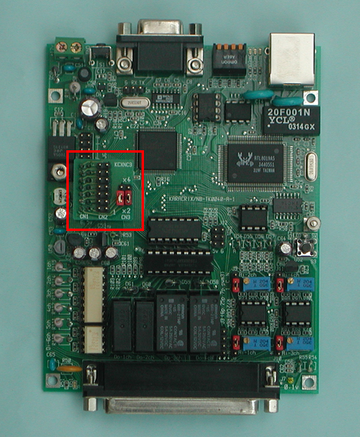

1.1 下左写真の赤枠内のヘッダーピンが変換基板のフレームを挿すところ。

1.2 下右写真の赤枠は変換基板か装着された所を示す。

1.3 変換基板がしっかり差し込まれているか再確認する。

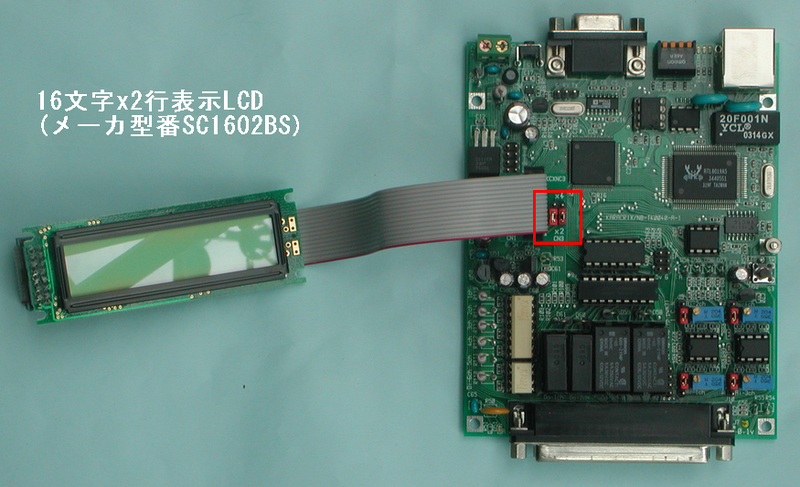

2. 本体と16文字×2行表示LCDの接続。

2.1 信号クロス変換基板の基板上の１ (シルク表示) 側に、フラットケーブルの赤線マークを合わせて片側を接続する。

2.2 LCD基板の基板上の１ (シルク表示) 側に、フラットケーブルの赤線マークを合わせてもう片側も接続する。

2.3 下図赤枠内のジャンパーピン (電源) は、×２側のピンをショートさせる。 (要注意：間違えるとLCDと本体が破損します)

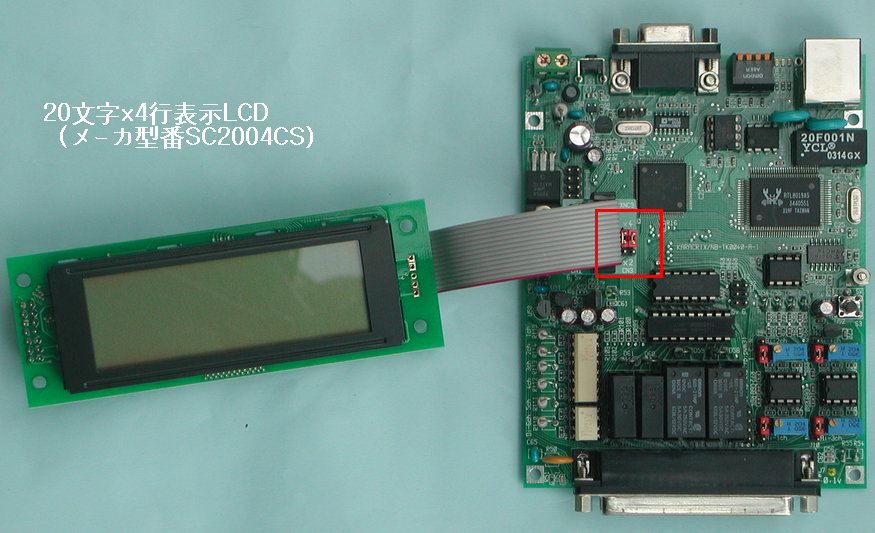

3. 本体と20文字×4行表示LCDの接続。

3.1 信号クロス変換基板の基板上の１ (シルク表示) 側に、フラットケーブルの赤線マークを合わせて片側を接続する。

3.2 LCD基板の基板上の１ (シルク表示) 側に、フラットケーブルの赤線マークを合わせてもう片側も接続する。

3.3 下図赤枠内のジャンパーピン (電源) は、×４側のピンをショートさせる。 (要注意：間違えるとLCDと本体が破損します)

4. 延長ケーブルとLCDの接続。

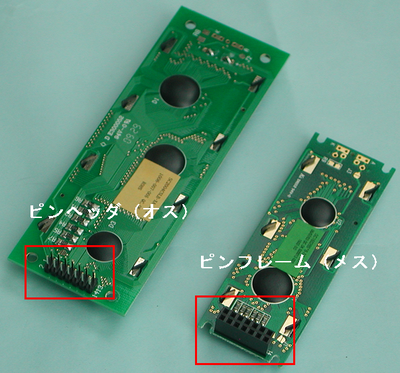

4.1 LCD側が下写真左側の様なオス (ピンヘッダ) 型の場合には、フラットケーブルがそのまま接続出来ます。

4.2 LCD基板の基板上の１ (シルク表示) 側に、フラットケーブルの赤線マークを合わせて接続します。

4.3 下写真右側の様なメス (ピンフレーム) 型の場合は、フラットケーブルがそのまま挿せません。

5. LCDがメス (ピンフレーム) 型の場合の接続。

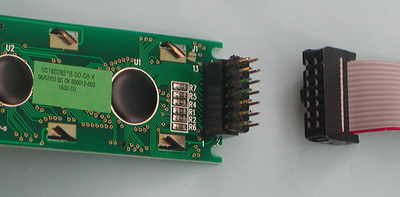

5.1 下左写真に示すようにオス／オスのピンで中継させます。

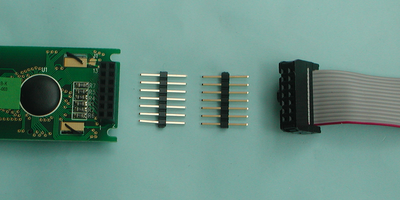

5.2 下右写真の様にメス同士をオスで挟み接続させます。
